    HOWSOLPAN/fr

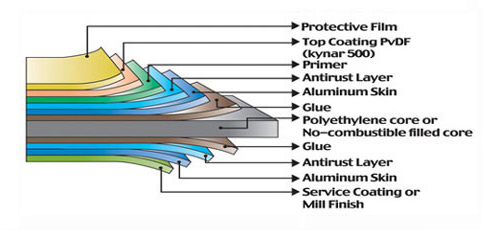

    HOWSOLPAN/fr은 두장의 알루미늄 판과 non-combustible(난연) core로 구성된 알루미늄 복합 판넬입니다.
    HOWSOLPAN/fr

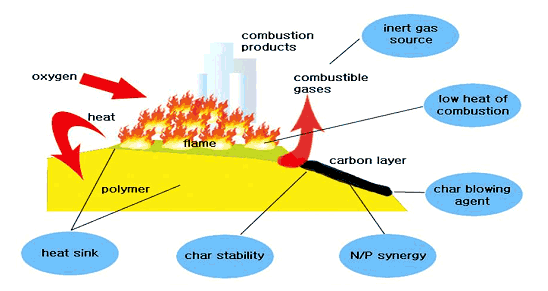

    난연 Mechanism 개발난연제 할로겐계/안티몬계 유기인계 금속수산화물
    Mechanical Interface
    Heat Sink
    Charformation
    Intumescence
    Inert Gas
    Heat Transfer(Dripping)
    제품장점(HOWSOLPAN/fr에 쓰인 JT-FR 난연 Compound의 장점)
    • 1) 유독(할로겐) gas를 방출하지 않는 저독성 난연제
    • 2) 할로겐, 안티몬 등 발암물질 없음
    • 3) N/P synergy 효과에 의한 char(carbon layer) 형성 → 열손실율 낮음
    • 4) 다양한 난연 mechanism에 의해 난연성 발현
    • 5) 30 · 40%의 난연제 사용으로 난연성 확보
    • 6) Compound내 난연제 사용량 최소화 → 기계적 물성 저하 최소화
    HOWSOLPAN/fr
    항목 시험판 규격 T1(초) T2(초) 비고
    PAN/fr 60 5㎜ x 3㎜ 1 1 dripping 현상 없음
    50 1 1
    30 1 1~2
    Others 단독 1 1 dripping 현상에 따른
    열 손실 큼
    50 1 1
    30 1 1~2
    ※ 기존 할로겐계 난연제 : 연소시 유독성 halogen gas 발생, 냄새에 눈코 매움

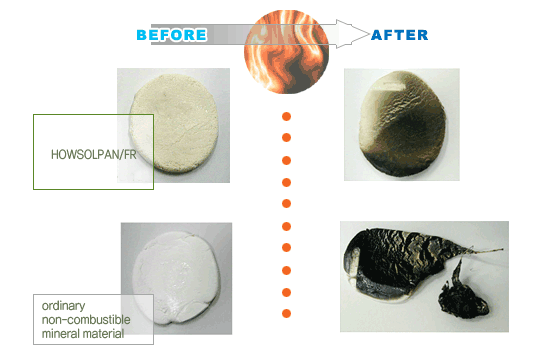

    난연 테스트
    난연 테스트
    실험환경
    • 1) 규 격 : 50㎜(Diameter)㎜
    • 2) 열 원 : 메틸알콜(알콜램프 사용)
    • 3) 불꽃길이 : 5㎝ / 닿는길이 : 1㎝
    • 4) 가열방법 10초 가열 → 꺼지는 시간 체크(T1) → 10초가열 → 꺼지는 시간 체크(T2)
    • 5) 결 과 : (T1 + T2) ≤ 50초
    • 6) ASTM 규격 V0 : (T1 + T2) ≤ 50초
      V1 : (T1 + T2) ≤ 250초
      V2 : (T1 + T2) ≤ 250초 ⇒ DRIP이 솜에 떨어져 오염, 태움이 있음
  • 기술사양

    제품특징
    제품특징
    ITEM UNIT 4mm
    Unit Weight kg/㎡ 7.6
    Tensile Strenght kg/㎡ 5.3
    Yield Strenght kg/㎡ 4.4
    Elongation % 4.1
    Flexural Rigidity(20cm span) kg/㎟ 10
    Flexural Elasticity kg/㎡ 3666
    Thermal Expansion 10-6/℃
    Thermal Conductivity Kcal/mhr℃
    Deflection Temperature 115℃
    Bond Integrity 1bf/in 43.5
    기술사양
    • Country : Korea(south)
    • Test : KS F 2271-1998
    • Standard Result & Classification : pass
    • Country : RUSSIA ( GUP TNISK )
    • Test : GOST TEST (TOCT 31235-2003)
    • Standard Result & Classification : pass
    • Product Range : Korea(south)
    • Thickness : KS F 2271-1998
    • Width : pass
    • Length :운반과 취급의 편리성을 위하여 4,500 mm 이내를 권장함.

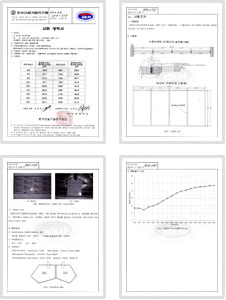

  • 시험성적서

    • 발급번호 : 2005-170
    • 시험항목 : KS 난연2급 & 가스유해성 테스트
    • 시료명 : 알루미늄 난연복합판넬 4T
    • 시험 및 인증기관 : 한국 방재시험연구원
    • 발급일자 : 2005년 4월
    • 접수번호 : 제 7211호
    • 시험항목 : 부착성, 평탄도, 내오염성, 휨강도, 박리접착하중 등..
    • 시료명 : 알루미늄 복합판넬
    • 시험 및 인증기관 : 한국건자재 시험연구원 인천지원
    • 시험일자 : 2006년 7월 31일
    • 발급번호 : 0508-1378호
    • 시험항목 : 음향투과손실 테스트
    • 시료명 : 알루미늄 복합판넬
    • 시험 및 인증기관 : 한국 건설기술연구원
    • 시험일자 : 2005년 7월 26일
