제품소개

• 1) 더 가볍고, 더 견고합니다.

  두께가 동일한 타 금속판넬에 비해 휠씬 가볍고 건축물에 무리를 주지 않아 신축은 몰론 리모델링에 가장 적합합니다.

• 2) 평활성이 매우 우수합니다.

  이중 알루미늄 샌드위치 구조, HOWSOLPAN만의 독특한 접착기법으로 복합 판넬의 필수요건인 평활성이 보장됩니다.

• 3) 색상이 다양하고 미려합니다.

  다양한 기본색상의 판넬을 제공하며, 소비자가 원하는 색상의 주문생산도 가능하므로 건축물의 외관을 보다 아름답게 표현할 수 있습니다.

• 4) 가공이 뛰어납니다.

  절단, 절합, 굽힘, 라운딩 등 가공성이 자유로워 정밀 제작이 요구되는 건축물에 적합하며 설계자의의도를 가장 잘 표현 할 수 있습니다.

• 5) 방음 방진 단열이 탁월합니다.

  2매의 알루미늄 판넬 사이에 수많은 셀구조를 가진 심재(고분자 무독성 폴리에틸렌 수지)를접합시킨 특수한 구조는 진동과 소음을 효과적으로 감소시켜주고 단열효과가 탁월합니다.

• 6) 유지 관리가 매우 용이합니다.

  건축물 표면 보호에 우수한 PVdF(불소수지)시스템을 사용하였으므로 매연이나 먼지 등의오염물질도 합성세제로 스폰지를 사용하여 쉽게 세척할 수 있습니다.

기술사양

기계적 특성

• 밀도 : 2.72㎏/㎥
• 장력강도 : Rm ≥ 140N/㎟
• 루프강도 : Rp0.2 ≥ 100N/㎟
• 인성 : A50 ≥ 1%

일반적 특성

일반적 특성

ITEM	TESTING	RESULT	REMARK
Weight	-	5.50 kg/㎡	-
Density	-	1.36 g/㎠	-
Tensile Strength	KS B 0802	5.51 kg,f/㎟	ASTM E 8
Yield Strength		5.1 kg/㎟	ASTM E 8
Elongation		8%	ASTM E 8
Flexural Elasticity		4080 kg/㎟	ASTM D 393
Thermal Conductivity (Average 20±5℃)	KS L 9016	0.19 kcal/m.hr.℃	ASTM D 976
Deflection Temperature	KS F 2263	115℃	ASTM D 648
Linear Expansion	KS F 2263	24x10^6/℃	ASTM D 696
Bending Moment	KS F 2263	70kgf/cm	-
Bending Strength	KS F 2263	1.075kgf/㎠	-
Peel Adhesive Strength	KS F 4737	25kgf/25mm	-

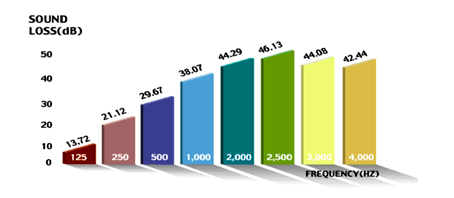

음파전달

HOWSOLPAN은 같은 중량의 다른 자재(강철, 순수 알루미늄, 합판)에 비해 차음성이 뛰어나다.
아래 도표는 그 측정값을 보여주고 있습니다.

도장 마감처리 특성

기본 칼라는 Kynar500 (PVDF) 도장으로 Roll coating 방식으로 처리. PVDF FINISH(KYNAR 500)

일반적 특성

ITEM	TESTING	RESULT	REMARK
Gloss	25	±5	-
CCE	11x11mm,6mm draw	Nopeel off	-
Pencil Hardness	45 (Mitsubishi Unison)	H	KS D 0254
			ASTM D3363-74
Flexibility	T-Bending	1-T No Crack	ASTM D 4145-83
Impact Test	1000g x Φ12.7mm x 500 mmH	No peel off	-
Chemical	5% Hcl, H2SO4 x 72 Hrs	Good	ASTM D-1308-87
Resistance	5% NaOH x 72 Hrs	Good
Salt Water Spray	5% Nacl x 5000 Hrs	Good	ASTM D-B117-90
Adhesion : Dry Wet Boiling Water	Method 8 37.8 ℃, 24 Hrs 100 ℃, 20 mm	Good	ASTM D-3359

기술사양

두께	2mm ~ 12mm
폭	1,020mm, 1,250mm, 1,575mm
길이	less than 6,000mm
표면처리	불소수지도장(25㎛ ±3㎛)
색상	- METALLIC COLOR, SOLID COLOR, STONE COLOR - 색상표(COLOR CHART) 및 샘플 참조 - 고객색상은 요구시 주문생산. ( 단, 색상 별 최소 주문수량 2000 M2 이상임)

시험성적서

• 발급번호 : 수탁 제 2006-0535호
• 시험항목 : 난연 & 가스유해성 테스트
• 시료명 : 알루미늄 복합판넬
• 시험관리 및 인증기관 : 한국 방재시험연구원
• 발급일자 : 2006년 7월

• 발급번호 : 수탁 제 2006-0535호
• 시험항목 : 난연 & 가스유해성 테스트
• 시료명 : 알루미늄 복합판넬
• 시험관리 및 인증기관 : 한국 방재시험연구원
• 발급일자 : 2006년 7월

• 발급번호 : 수탁 제 2006-0535호
• 시험항목 : 난연 & 가스유해성 테스트
• 시료명 : 알루미늄 복합판넬
• 시험관리 및 인증기관 : 한국 방재시험연구원
• 발급일자 : 2006년 7월

METALIC Color

SOLID Color
